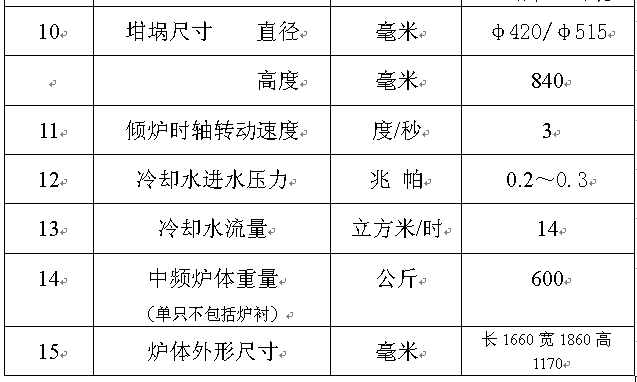

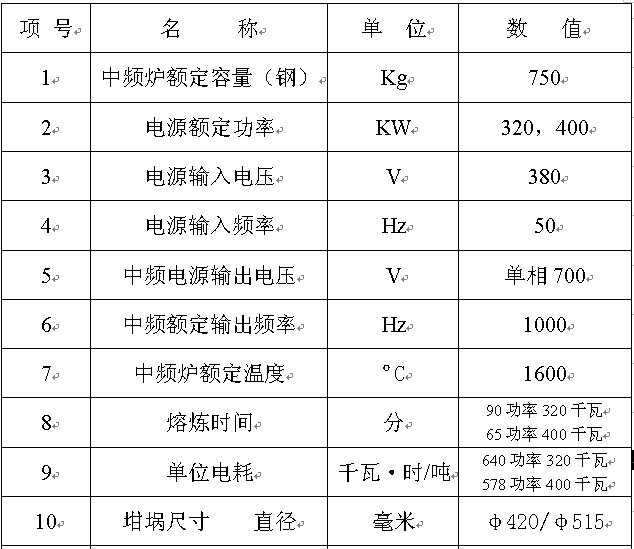

本設備由爐體﹑匯流母排﹑中頻電源裝置﹑水冷裝置﹑傾爐裝置等五部分組成
熔煉爐由爐殼﹑感應圈﹑爐襯﹑傾爐裝置四個主要部分組成。爐殼采用非磁性材料組成，感應線圈用矩形空心銅管繞制成的螺旋形簡體，熔煉時管內通冷卻水。感應器上下各一匝包扎絕緣材料，線圈引出銅排與水冷電纜連通，爐襯緊靠感應圈，由坩堝材料打?qū)崯Y(jié)而成（詳見爐襯填筑工藝）。爐體的傾動由傾爐減速箱直接傳動，結構緊湊，安全可靠，在緊急斷電情況下，尚可手動傾倒?fàn)t料，防止凍爐事件發生。中頻電源是利用可控硅整流器件，把三相工頻變換成單相中頻的靜止變頻裝置。它由整流器﹑逆變器﹑控制回路﹑補償電容器組﹑繼電控制系統等五部分組成。中頻電源﹑電容器柜﹑中頻爐用匯流排和水冷電纜按原理圖連接。水冷系統連結見圖4～6所示。其中150Kg和250Kg中頻爐水冷連結見圖4，500Kg和750Kg水冷連結見圖5。1T水冷連結見圖6所示。進水部分由供水管通過閥門直接連結到圖4～6所示的相應部分，水管和閥門用戶自備。傾爐控制箱可以對爐體的傾爐減速箱電動機進行控制，由控制按鈕盒用同心電纜與控制箱連接。能使操作者站在合適的位置對爐體的傾動﹑復位進行點動控制。爐體傾動時轉動角度不超過95度。控制箱的原理圖見圖1～所示。1t中頻爐復位時裝有進程開關要求見總裝配圖 |
