★電路特點
●逆變反饋信號通過一只0.1VF電容（CH82）直接取自中頻電源輸出端。
●逆變采用自激變角反復式軟啟動。
①引前角90°啟動，啟動后及時自動緩慢減至工作角度，啟動能力強，且平穩。
②和它激啟動（掃頻式起動）相比，不需調節啟動信號頻率，對經常更換感應器或多頻率工作電源，最為簡單。
●通過撥動開關，可方便選擇兩種工作模式的一種，衡功率或衡電壓。
①衡功率模式只適宜熔煉等只單一要求加熱快的場合。
②衡電壓模式適宜對加熱節拍，透熱深度，金相變化快慢，均熱速度等有工藝要求的場合。
③衡電壓模式可方便構成對特殊工件的自動變功率加熱方式。
●備有將兩個標準控制器構成一套△-Y雙整流、12脈波輸出的專用端子。
①兩控制器聯動后，內設的電子電流平衡電路保證兩側電流平衡，不需加平衡電抗。
②兩側聯動保護，一側故障，兩側同時拉150°保護，且指示故障種類和發生在哪一側。
③啟動、停止、電壓升降等控制只用一套。
●面板和脈沖板共設有24個LED信號指示，可方便判斷工作狀態。
①5種故障指示（過壓、過流、缺水、缺相、反相序），有故障時，整流電路快孫拉150°保護。
②控制器的面板有6個整流脈沖指示和2個逆變脈沖指示。
●設有靜態觀察逆變脈沖引前角、整流脈沖移相角的兩個基準信號和對應端子。
①逆變基準基準信號用作靜態（主電路不帶電）調整逆變引前角。
②整流基準信號用作靜態（主電路不帶電）調整整流脈沖移。
●逆變頻率改變，引前角不變。
●電路板安裝在專門設計的工程塑料機殼內（17.7×10×7Cm），接線端子外露。
①機殼有兩種安裝固定方式，安裝條卡槽和螺栓固定孔。
②機殼面板設有14個信號指示燈、四個調節電位器孔、一組用于工作模式轉換的撥動開關（見第三頁圖）。
★適用范圍
●衡功率模式適宜熔煉等單一要求加熱快的中頻電源。
●衡電壓模式適宜對加熱節拍，透熱深度，金相組織變化快慢，均熱速度等有工藝要求的場合（透熱、淬火、焊接等）。
●12脈波-雙整流電路適宜高次諧波對電網污染，電網有嚴格限制的區域。

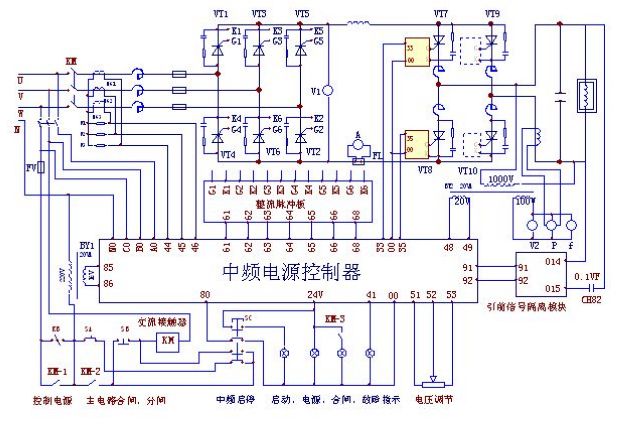

★基本應用原理圖

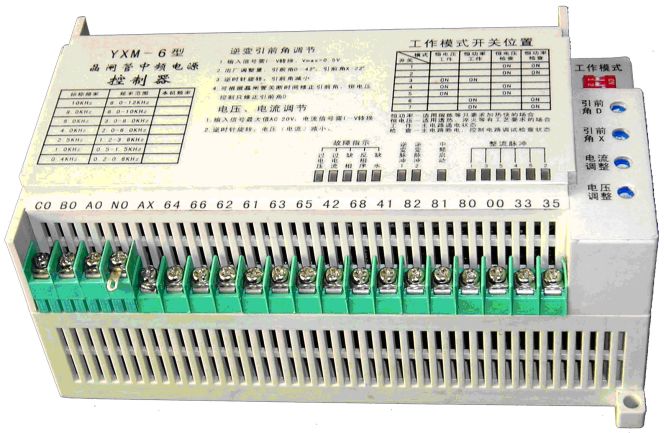

★控制器外形17.7Cm（長）×10Cm（寬）×7Cm（高）

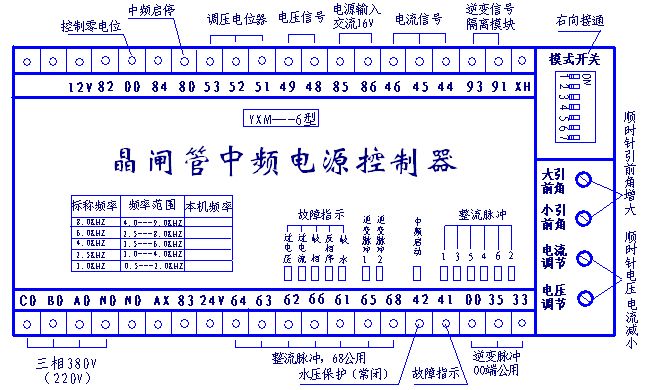

★控制器面板；接線端子

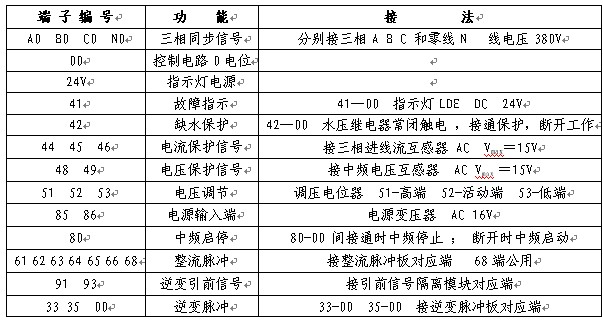

★端子的功能及應用
●基本應用接線端子29個
●靜態調試檢測專用端子3個
●△-Y雙回路進線（雙整流）12脈波電路專用端子（普通電路不用）
●予充磁輔助啟動控制電路專用端子（一般不用)
注意事項：此端子一般不用，對于特難啟動的負載，作為啟動的備用手段。
●12V穩壓電源輸出端子（一般不用)

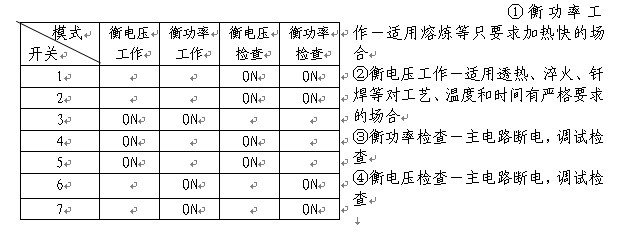

★工作模式開關位置的確認
|
